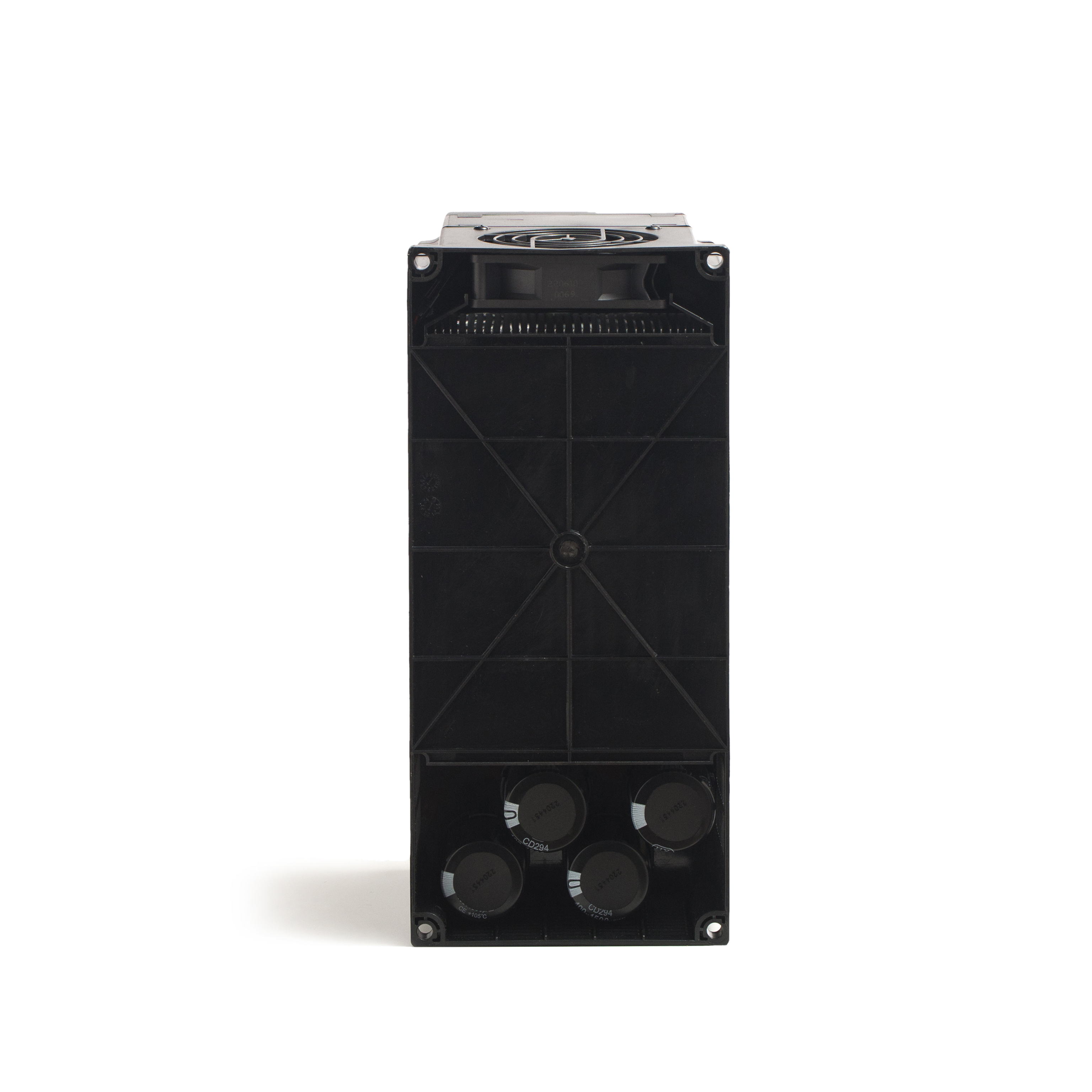

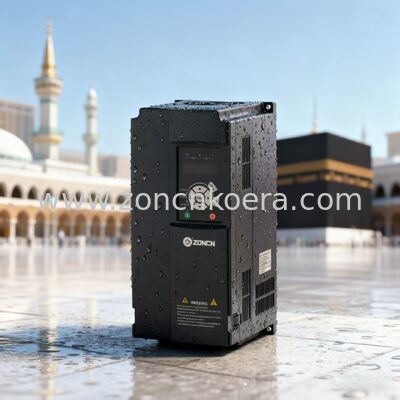

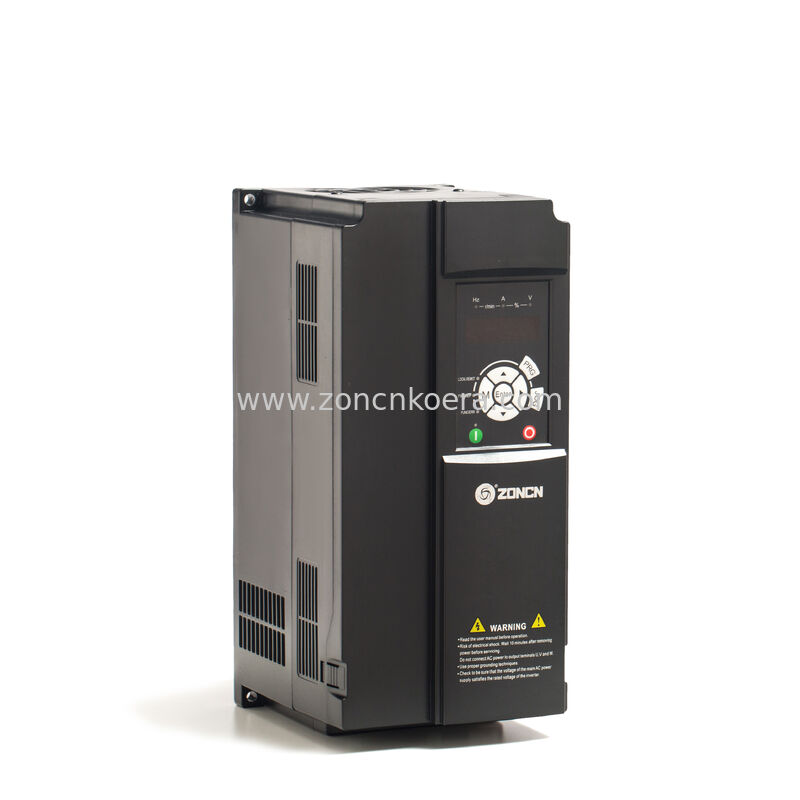

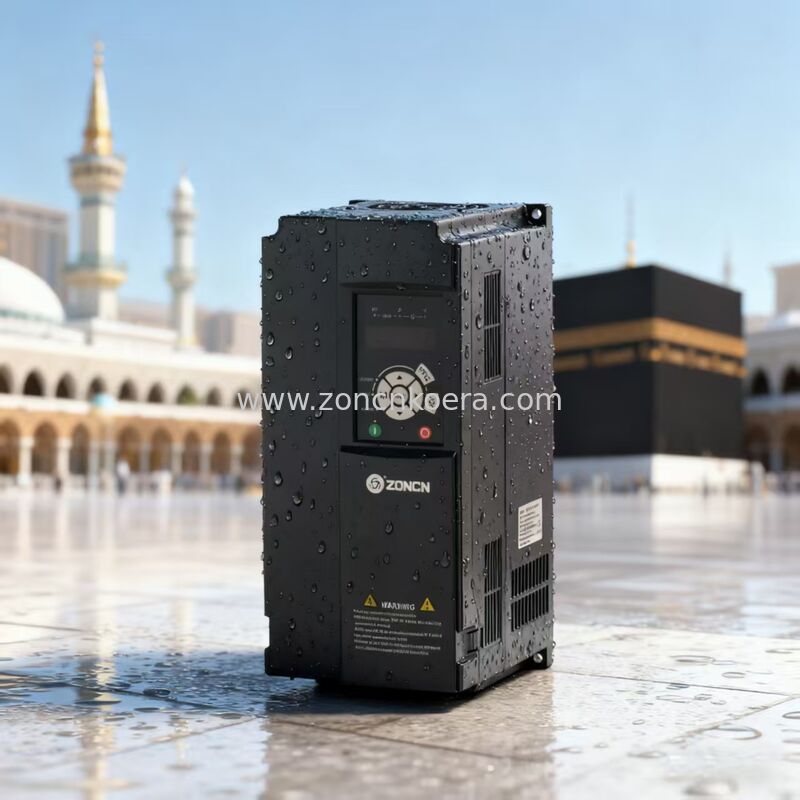

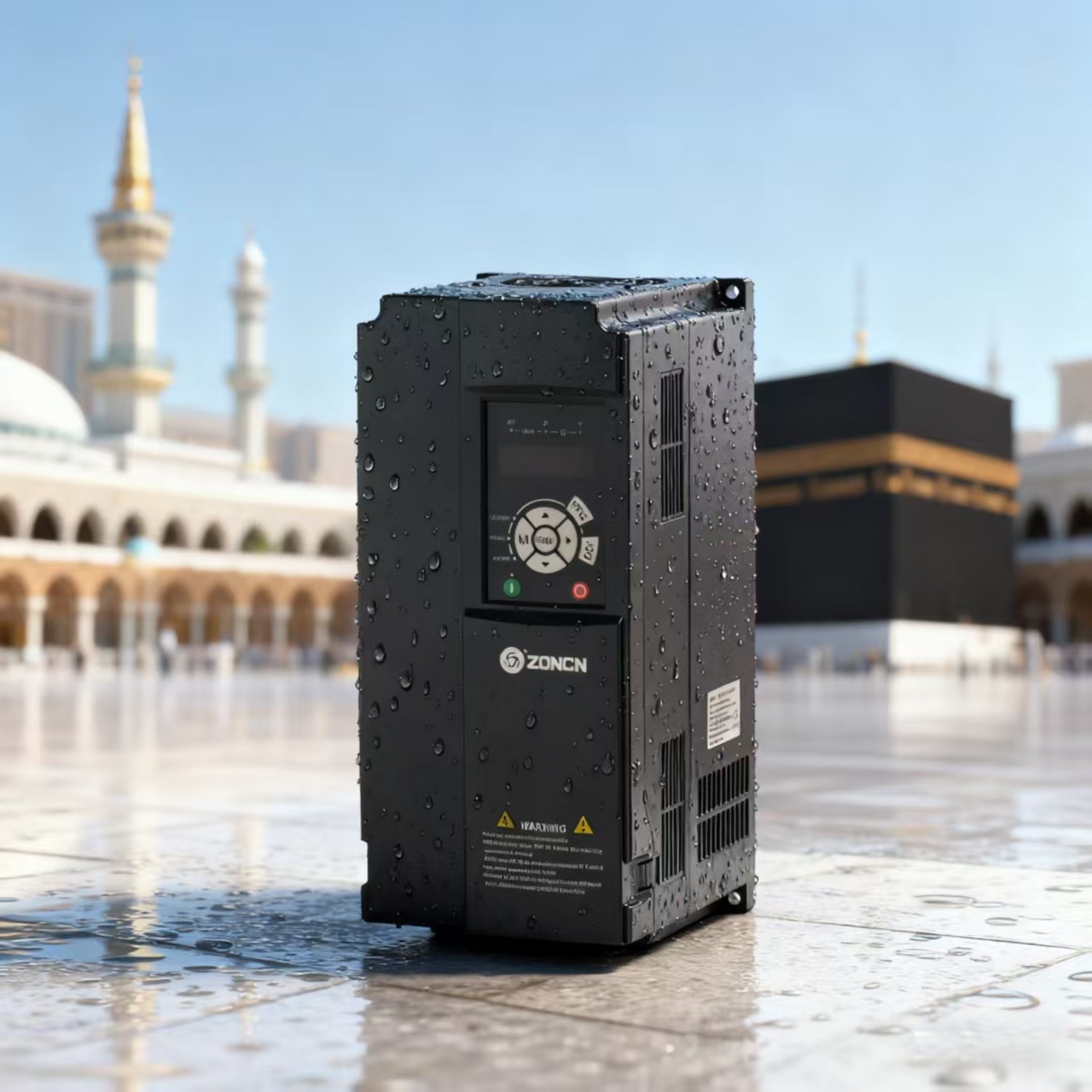

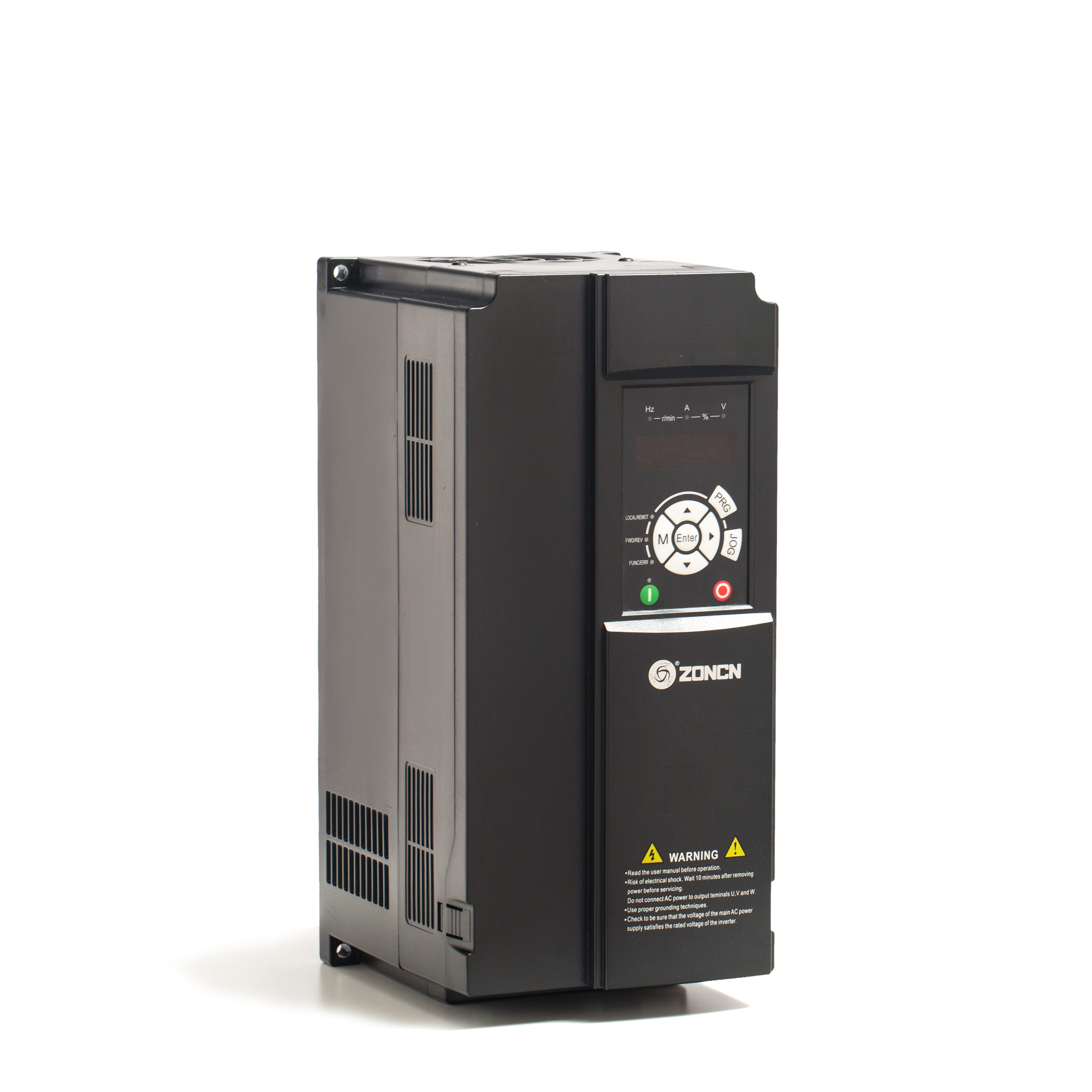

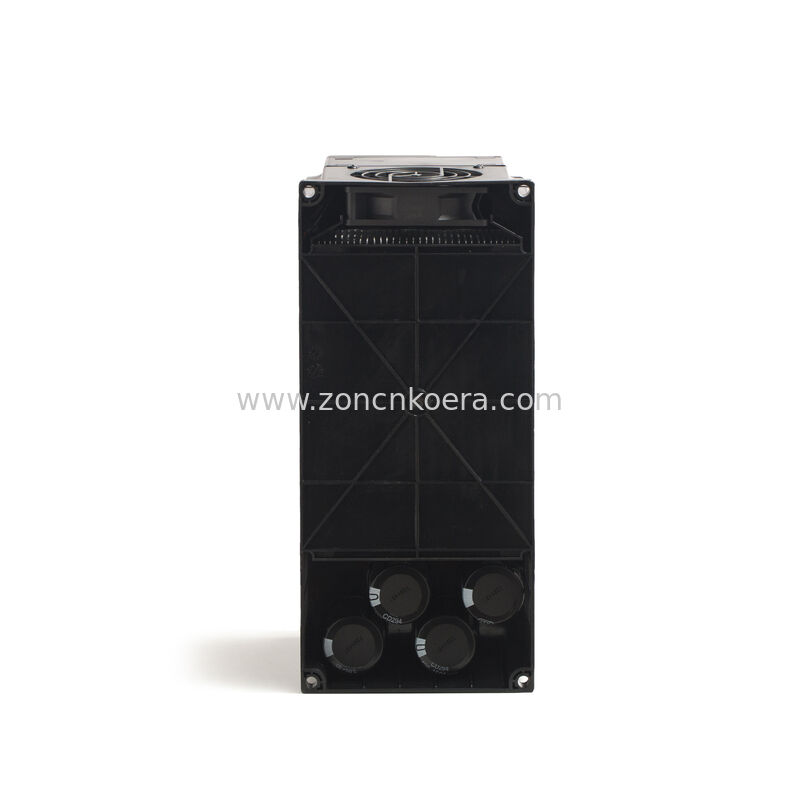

Multi-Pump Control Variable Frequency Drive Een tot Vier Control 15KW 380V VFD VSD Converter

Basisinformatie

Plaats van herkomst:	Sjanghai, China
Merknaam:	ZONCN
Certificering:	CE
Modelnummer:	T9400S-15G/18,5P

Min. bestelaantal:	1 eenheid
Verpakking Details:	kartonnen verpakking
Levertijd:	7-30 werkdagen
Betalingscondities:	T/T, Western Union, PayPal
Levering vermogen:	100000 eenheden per maand

Beste prijs Contact nu

Model:	T9400S VFD	Controlemodus:	V/F-regeling; vectorregeling met open lus (zonder PG); Vectorregeling met gesloten lus (met PG).
Maximale frequentie:	0,00-600,00 Hz.	Stroom:	15 kW VFD
Sollicitatie:	Waterpomp	Snelheidsbereik:	1Geen PG.
Mededeling:	Modbus RS485;	De nauwkeurigheid van de snelheidsstabiliteit:	±0,5% (geen PG)
Materiaal:	Plastic en metaal	Garantie:	18 maanden

T9000S-serie besturingsomvormer voor meerdere pompen

Productintroductie

Het bepalende kenmerk van de T9000S-frequentieomvormer met meerdere pompen is de mogelijkheid om twee of meer parallel bediende pompen te besturen met één enkele standalone unit. De inverter selecteert op intelligente wijze welke pompen moeten draaien om de doelproceswaarde van het pompsysteem betrouwbaar te behouden en te regelen, terwijl tegelijkertijd de pompactiveringscycli automatisch worden afgewisseld om een gelijke looptijd en uniform gebruik over de gehele pompvloot te garanderen.

- Biedt ongeëvenaarde end-to-end bescherming voor uw gehele pompinfrastructuur, gecombineerd met ongeëvenaarde gebruiksvriendelijkheid en maximale operationele toegankelijkheid, allemaal ontgrendeld via ons innovatieve portfolio van op maat gemaakte, prestatieverhogende speciale functies.

- Gebruik de ▲▼-toetsen om de doeldrukwaarde direct aan te passen.

- Na een stroomstoring hervat het apparaat automatisch de actieve werkingsfunctie wanneer de stroom wordt hersteld.

-Met de uitgebreide relaisuitgangsfunctie kan één omvormer nu vier pompen aansturen voor een watervoorziening met constante druk.

-De huidige zender wordt gevoed door een 24VDC-voeding.

- De omvormer is uitgerust met een intelligente beoordelingsfunctie voor rustcontrole.

- Het Engelse toetsenbord geeft zowel het doelinstelpunt als de feedbackwaarde weer.

- De unit beschikt over uitbreidbare regelcapaciteit en ondersteunt maximaal 4 watertoevoerpompen (inclusief zowel de drukstabilisatiepomp als pompen met variabele frequentie) voor het volledige beheer van het watertoevoersysteem.

- Ondersteunt online selectie van de feedbackmanometer en stroomzender.

- De koppelingsregeling tussen één pomp en één frequentieomvormer vervult de volledige watervoorzieningsfunctie met constante druk.

- Het toetsenbord kan de watertoevoercontrolefunctie met constante druk activeren en biedt ook stop- en foutresetfuncties.

Technische kenmerken

Item	T9000Sserie Omvormer
Controlemodus	V/F-regeling Vectorregeling met open lus (zonder PG); Vectorregeling met gesloten lus (met PG).
Maximale frequentie	00,00-600,00 Hz.
Draaggolffrequentie	0,5 kHz~8 kHz De draaggolffrequentie wordt automatisch aangepastgebaseerd op de belastingskenmerken.
Ingangsfrequentieresolutie	Digitale instelling: 0,01 Hz Analoge instelling: Maximale frequentie 0,025%
Startkoppel	G-type: 0,5 Hz/150% (geen PG); P-type: 0,5 Hz/100%
Snelheidsbereik	1:100 (geen PG)
Nauwkeurigheid van snelheidsstabiliteit	±0,5% (geen PG)
Overbelastingscapaciteit	G Type: 60s voor 150% van de nominale stroom, 3s voor 180% van de nominale stroom. P-type: 60s voor 120% van de nominale stroom, 3s voor 150% van de nominale stroom.
Koppelboost	Automatische boost; Aangepaste boost: 0,1% ~ 30,0%.
VF-curve	Rechte VF-curve; Meerpunts VF-curve; N-vermogen VF-curve (1,2 vermogen, 1,4 vermogen, 1,6 vermogen, 1,8 vermogen, 2 vermogen)
VF-scheiding	2 soorten: volledige scheiding；halve scheiding.
Hellingmodus	Lineaire of S-curve acceleratie- en vertragingsmodus. Vier soorten versnellings- en vertragingstijd, versnellings- en vertragingstijdbereik 0,0 ~ 6500.0s.
DC-remmen	DC-remfrequentie: 0,00 Hz ~ maximale frequentie; Reminterval: 0,0 s ~ 36,0 s; Huidige waarde remactie: 0,0% ~ 100,0%
JOGcontrole	Jog-frequentiebereik: 0,00 ~ 50,00 Hz Jog versnelling/vertragingstijd: 0,0~6500,0s
Eenvoudige PLC; Werking met meerdere snelheden	Er zijn tot 16 segmentsnelheden mogelijk met ingebouwde PLC of besturingsterminals.
Ingebouwde PID	Het is handig om het gesloten-lusbesturingssysteem van procescontrole te realiseren.
Automatische spanningsregeling (AVR)	Wanneer de netspanning verandert, kan deze de uitgangsspanning automatisch constant houden.
Overspannings- en overstroomblokkeringscontrole	Automatische stroom- en spanningsbegrenzing tijdens bedrijf om veelvuldig overslaan van overspanning te voorkomen.
Snelle stroombegrenzingsfunctie	Minimaliseer de overstroomfout en bescherm de normale werking van de omvormer.
Torque beperkenen controle	Automatische koppelbegrenzing tijdens bedrijf om frequente uitschakeling door overstroom te voorkomen; De vectormodus met gesloten lus (FVC) maakt koppelregeling mogelijk.
Uitstekende prestaties	De besturing van een asynchrone motor wordt gerealiseerd met hoogwaardige stroomvectorbesturingstechnologie.
Instant stop non-stop-functie	De belastingsfeedback-energie wordt gebruikt om de spanningsdaling bij tijdelijke stroomuitval te compenseren, en de omvormer kan nog een korte tijd blijven draaien.
Snelle stroomlimiet	Het helpt frequente overstroomfouten van de frequentieregelaar te voorkomen.
Tijdcontrole	Timingbereik: 0.0 min-6500,0 min.
Mededeling	MOdbus RS485；
Commandobron	Bedieningspaneel, bedieningsterminal, seriële communicatiepoort. Gebruikers kunnen op verschillende manieren overstappen.
Ffrequentie bron	10 frequentiebronnen: digitale set, analoge spanningsset, analoge stroomset, pulsset, seriële poortset. Gebruikers kunnen op verschillende manieren overstappen.
Hulpfrequentiebron	10 hulpfrequentiebronnen. Gebruikers kunnen op flexibele wijze fijnafstemming van hulpfrequenties en frequentiesynthese realiseren.
Ingangsterminal	Standaard: 5 (1PH 220V 0,4kW-3,7kW-vectorbesturing /3PH 380V 0,4kW-5,5kW vectorbesturing) / 6(7,5kW of meer) digitale ingangsterminals, de S3 ondersteunt snelle pulsinvoer tot 100 kHz; 1 (minder dan 5,5 kW) / 2 (boven 7,5 kW) analoge ingangsterminals, 1 supoort 0-10V spanningsingang, 1 (boven 7,5 kW) ondersteunt 0-10V spanningsingang of 4-20mA stroomingang.
Uitgangsterminal	1 snelle pulsuitgang en collectoruitgangsklemmen; 1 (minder dan 5,5 kW)/2 (boven 7,5 kW) relaisuitgangsterminal; 1(1PH 220V 0,4kW-3,7kw-vector /3PH 380V 0,4KW-5,5KW vector)/2 (7,5 kW of meer) analoge uitgangsterminal, ondersteunt 4 ~ 20 mA stroomuitgang of 0 ~ 10 V spanningsuitgang.

Unieke kenmerken

Watervoorzieningsfunctie

Beschrijving

Codeweergave

Pomp toevoegen

Als de bedrijfsfrequentie hoger is dan de Add pompfrequentie PA.51, en de feedback minder dan 95% van de ingestelde waarde is, en de duur langer is dan de Add pomptijd PA.52, wordt de huidige pomp overgeschakeld naar de bedrijfsmodus voor commerciële stroomvoorzieningsfrequentie en start de omvormer de volgende pomp.

Pomp verkleinen

Wanneer de bedrijfsfrequentie lager is dan de Reduce Pump-frequentie PA.53, en de feedback hoger is dan 95% van de ingestelde waarde, en de duur langer is dan de Reduce Pump-tijd PA.54, wordt de eerste commerciële voedingspomp gestopt.

Pomp wisselen

Wanneer de inverterpomp draait en de duur de pompvervangingstijd bereikt, wordt overgeschakeld naar de volgende pomp.

De functie van de eindstoppomp

Stop de waterpompfunctie met de multifunctionele terminal

51: Pomp 1 ongeldig

52: Pomp 2 ongeldig

53: Pomp 3 ongeldig

54: Pomp 4 ongeldig

Wanneer de overeenkomstige ingangsterminal gesloten is

1) Als de pomp op de commerciële voedingsfrequentie draait, koppel dan onmiddellijk de motor los,

2) Als de pomp op de inverterfrequentie draait en er zijn inactieve pompen, schakel dan onmiddellijk de pompschakelmodus in.

3) Als de pomp op de inverterfrequentie draait en er geen pomp inactief is, zal de in de handel verkrijgbare voedingspomp stoppen en na de vertragingstijd overschakelen naar werking met variabele frequentie.

Automatische start bij inschakelen

Automatische startvertragingstijd bij inschakelen PA.38,

PA.38=0 Automatische start bij inschakelen is ongeldig;

De standaardfabriekswaarde van PA.38 is 0

Drukinstelling en weergave

Digitale buis "insteldruk, feedbackdruk" tegelijkertijd, de eenheid is Bar; kan verschuiven om andere inhoud weer te geven;Druk op de toetsen omhoog en omlaag om de drukmodus aan te passen. Raadpleeg de parameters van PA.00；PA.00=0: digitale doelwaarde PA.01；PA.00=3: digitale doelwaarde PA.01, die kan worden ingesteld met de toetsen omhoog en omlaag; bij het wisselen wordt het drukscherm weergegeven

PID-slaapfunctie

1) Wanneer de druk wordt bereikt, is de loopfrequentie lager dan de slaapfrequentie PA.29 en de duur langer dan de slaaptijd PA.30, waarbij de frequentie 0 wordt, het apparaat gaat in de slaapstand en geeft 'SLP' weer

2) Wanneer de loopfrequentie hoger is dan de slaapfrequentie PA.29, en de frequentie stabiel is, zal deze ook in de slaaptoestand terechtkomen. Zie parameters PA.45~PA.48

3) Als de frequentie hoger is dan PA.49, is de slaapfunctie ongeldig.

4) Slaap alleen als één inverterpomp draait

SLP

PID-wek- of waterlekdetectiefunctie

Als in de slaapmodus de drukvalafwijking groter is dan de ingestelde drukinstelling PA.31, wordt de omvormer wakker en start de PID-functie.

Antivries

In de slaapmodus zal de omvormer, als de duur langer is dan PA.42, ontwaken en werken met de tijd van PA.43 op de frequentie van PA.42.

Detectie van losgekoppelde druksensor

Wanneer de druksensor wordt losgekoppeld, zal de omvormer een alarm geven en “PIDE” weergeven. Raadpleeg de parameter van PA26, PA27

PIDE

Waarschuwing voor hoge waterdruk

Wanneer de druk hoger is dan PA.32 en de duur langer is dan 0,1 seconde, alarm hogedrukfout en stop, de foutcode is 'HP' (nadat de druk weer normaal is, vertraag PA.35 en reset automatisch de fout)

Waarschuwing voor lage waterdruk

Wanneer de druk lager is dan PA.33 en de duur langer is dan PA.36, alarm lage drukfout en stop, de foutcode is 'LP' (nadat de druk weer normaal is, vertraag PA.35 en reset automatisch de fout)

Geen waterwaarschuwingng

'Detectiefrequentie A' =maximale frequentie P0,12 - 2Hz

Als de frequentie van de omvormer hoger is dan 'detectiefrequentie A', de duur langer is dan PA.37 en de druk lager is dan PA.34, zal hij geen waterfout melden en stoppen, en de foutcode is 'LL'

Geen automatische resetfunctie voor waterstoring

Als er geen waterfout optreedt, zal de omvormer de fout automatisch resetten en in werking treden, en de automatische reset-intervaltijd heeft betrekking op PA.39. PA.40.

Automatische stop als er geen water is, en hervat automatisch de watertoevoer als er water komt.

(In de toetsenbordbedieningsmodus moet u de automatische inschakel- en automatische bedieningsfunctie inschakelen)
