Producten

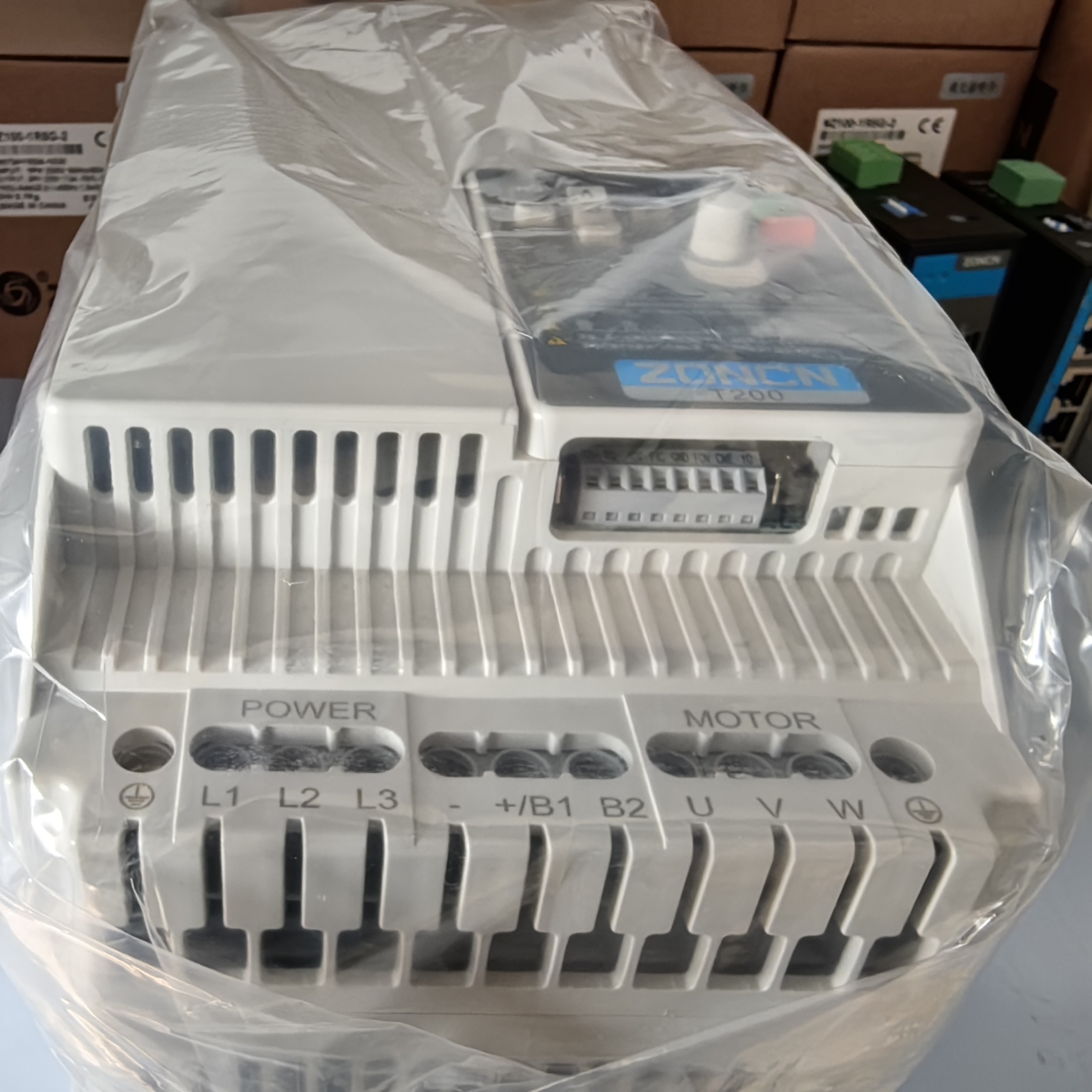

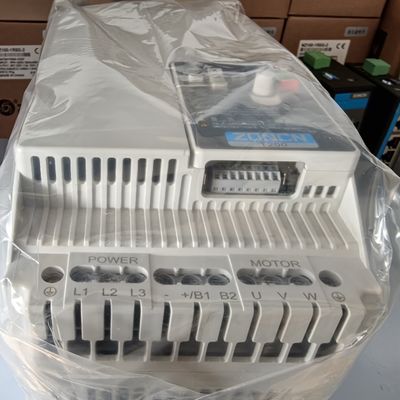

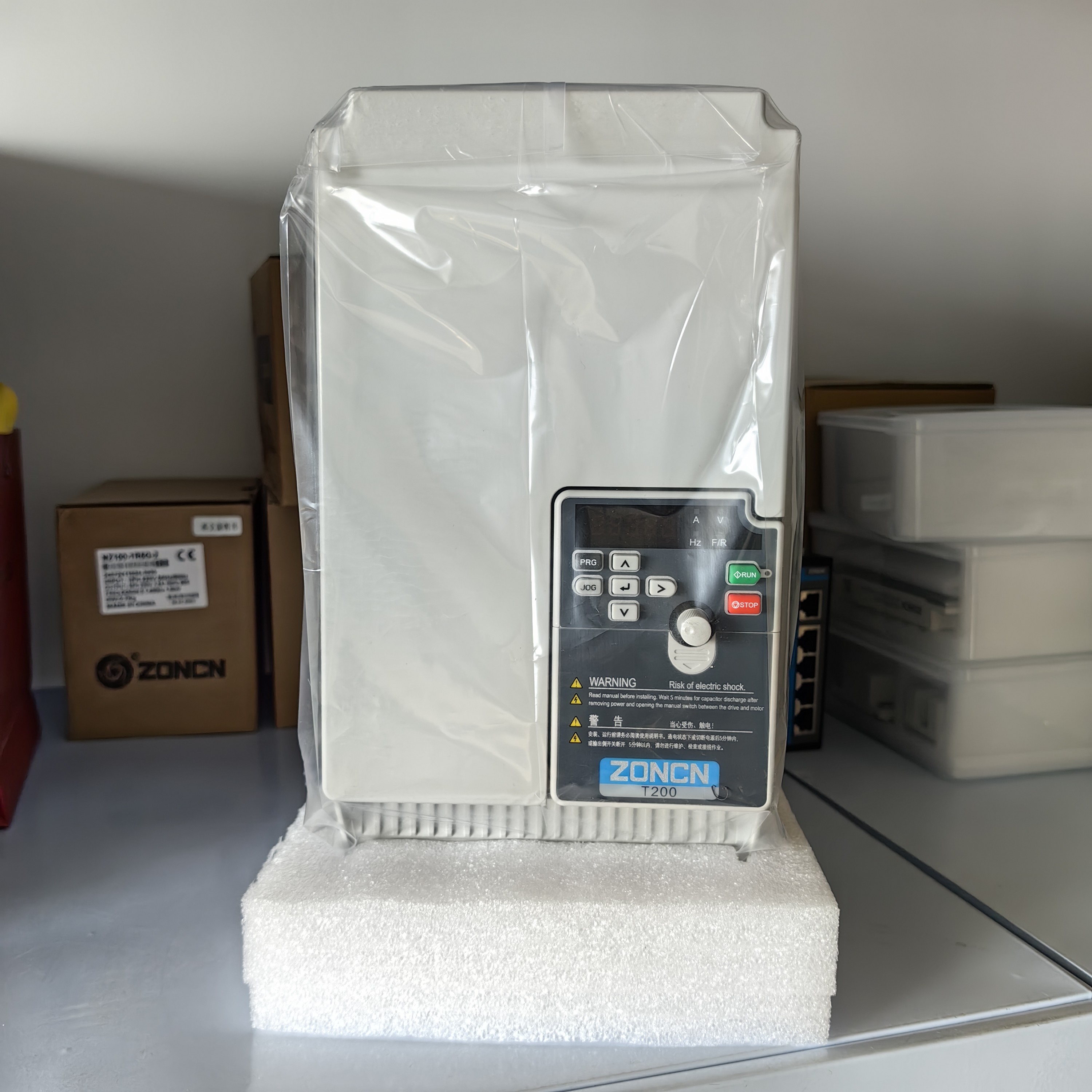

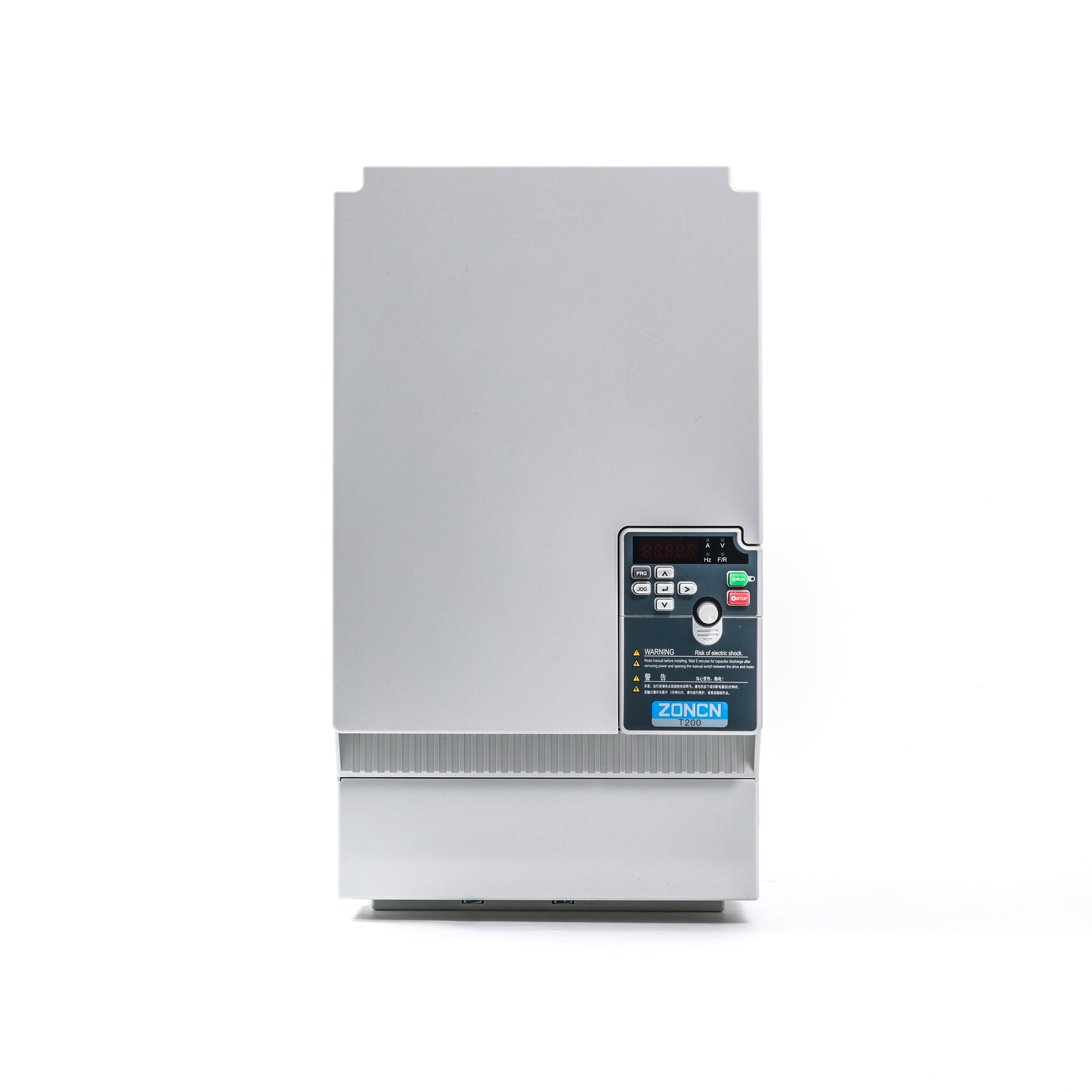

Ac Variable Frequency Drive Inverter 22kw 380v Lage Spanning RS485

Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485
Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485 Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485 Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485 Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485 Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485 Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485 Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485 Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485 Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485 Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485 Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485 Ac Variable Frequency Drive Inverter 22kw 380v Low Voltage RS485
Basisinformatie
Plaats van herkomst: Shanghai, China
Merknaam: ZONCN Inverter Vfd
Certificering: CE
Modelnummer: VFD van de T200-serie
Document: ZONCN T200 series catalog 2...11.pdf
Min. bestelaantal: 1 Eenheid
Verpakking Details: Verpakking
Levertijd: 7-30 werkdagen
Betalingscondities: T/T, Western Union, paypal
Levering vermogen: 100000 eenheden per maand
Beste prijs Contact nu
Spanning: 380V±15%; Beheersing van de vector in gesloten lus: - Ja, dat klopt.
open loopvectorcontrole: - Ja, dat klopt. 24VDC: Ondersteuning
STO-functie: Ondersteuning Interface type: RJ45
Type: AC-inductie PMS-motor: - Ja, dat klopt.
Profibus DP-communicatie: - Ja, dat klopt. Uitbreiding van I/O: - Ja, dat klopt.
Kracht: 11 kW
Markeren:

380v AC variabele frequentie aandrijfinverter

,

22 kW AC-variabele frequentiedruk-omvormer

,

RS485 Ac variabele frequentie aandrijving omvormer

T200-serie VFD-frequentie-omvormer wisselstroom aandrijvingen 22 kW

Inleiding van het basisproduct:

Ontmoet de ZONCN T200 Series Inverter, een game-changer ontworpen om de complexiteit te vereenvoudigen.ingebouwde EMC-filter, een zelfstandig schild tegen elektrisch lawaai dat de installatiekosten verlaagt en een probleemloze naleving garandeert.de T200 ̊smultiprotocolcommunicatiepakket(Modbus, EtherCAT, CANopen, PROFINET) fungeert als een universele vertaler, die moeiteloos synchroniseert met PLC's, sensoren en IoT-platforms.

Veiligheid is hierbij niet een achterafdaden.STO-functieDe omvormers zijn in staat om het koppel te beëindigen zonder storing, waardoor zowel de bedieners als de machines worden beschermd zonder dat de productiviteit in gevaar komt.gesloten-loop vectorcontroleHet systeem is zeer geschikt voor alle soorten motoren en wordt versterkt door plug-in PG-kaarten voor feedbackgedreven nauwkeurigheid in robotica, CNC-systemen of precisieverpakkingslijnenRJ45 toetsenbordpoortHet biedt een robuuste, interferentiebestendige verbinding om de parameters direct in te stellen, zelfs in stoffige of vochtige omgevingen.

De T200 is compact maar krachtig. Het gaat niet alleen om specificaties, maar om het mogelijk maken van ingenieurs om sneller, slimmer en veiliger te innoveren.


Technische parameters van het product:

Posten T200 technische parameters
Maximale frequentie Vectorbesturing: 0 ‰ 600 Hz
V/F-besturing: 0-3200Hz
Besturingsmodus V/F-controle;Sensless flux vector control (SFVC);Close loop vector control (CLVC)
Dragerfrequentie 0.5kHz 16kHz
De dragerfrequentie kan automatisch worden aangepast op basis van de belastingfunctie
Invoerfrequentie-resolutie Digitale instelling:0.01Hz
Analooginstelling: maximale frequentie × 0,025%
Startmoment G-type:0.5Hz/150% ((SFVC);
P-type:0.5 Hz/100%
Versnellingsbereik 1Geen PG.
Snelheidsstabiliteitsnauwkeurigheid ± 0,5% (geen PG)
Naast de in punt 6.2.4.1 vermelde parameters moet ook de volgende factor worden gebruikt: ± 5% ((FVC)
Overbelastingcapaciteit G-type: 60 s voor 150% van de nominale stroom, 3 s voor 180% van de nominale stroom
P-type: 60 s voor 120% van de nominale stroom, 3 s voor 150% van de nominale stroom
Verhoging van het koppel Vaste verhoging;op maat gemaakte verhoging 0,1%-30,0%
V/F-curve Een rechtlijnige V/F-curve;een meerpunts V/F-curve;
N-vermogen V/F-curve (1,2-vermogen, 1,4-vermogen, 1,6-vermogen,1.8 krachten, vierkant)
V/F-separatie Twee soorten: volledige scheiding; halve scheiding
Rampmodus Ramp in rechte lijnen;ram in S-curve
Vier groepen versnellings-/vertragingstijden met een bereik van 0,00-6500,0 s
Gelijkstroomremmen DC-remfrequentie: 0,00 Hz tot maximale frequentie
Bremstijd: 0,0-100,0 s
Brekingsstroomwaarde: 0,0%100,0%
JOG-controle Joggen frequentie bereik:0.00Hz ~ 50.00Hz.
Jogging versnelling/vertraging tijd0,0s~6500,0s
Meerdere vooraf ingestelde snelheden aan boord Het implementeert tot 16 snelheden via de eenvoudige PLC-functie of door input terminal staat
PID aan boord Het realiseert proces-gecontroleerde gesloten lus besturingssysteem gemakkelijk
Automatische spanningsregeling (AVR) Het kan een constante uitgangsspanning automatisch te houden wanneer de elektriciteitsspanning verandert
Stallingsregeling voor overspanning/overstroom De stroom en de spanning worden tijdens het loopproces automatisch beperkt om te voorkomen dat er veelvuldig struikelt door overspanning/overstroom.
Snelstroomlimiet Het helpt om frequente overstroom fouten van de omvormer te voorkomen
Torcellimiet en torcelregeling Het kan het koppel automatisch te beperken en voorkomen dat frequente over-stroom tripping tijdens het loopproces
Hoge prestaties De besturing van de asynchrone motor wordt uitgevoerd door middel van de high-performance current vector control technologie
Onmiddellijke stop stopt niet De terugkoppelingsenergie van de belasting compenseert de spanningsreductie zodat de wisselstroom aandrijving kan blijven draaien voor een korte tijd
Tijdregeling Tijdsbereik 0,0 min ∼6500,0 min
Communicatiemethoden RS485;EtherCAT;Profibus-DP;CAN is optioneel
Beschermingsstand Motorkortsluitingsdetectie bij aansturing, bescherming tegen faseverlies bij invoer en uitvoer, bescherming tegen overstroom, bescherming tegen overspanning, onderspanningsbescherming, oververhitting en overbelasting.
Sleutelvergrendeling en functie-keuze Het kan de sleutels gedeeltelijk of volledig vergrendelen en het functioneringsbereik van sommige sleutels definiëren om storingen te voorkomen.
Bevelkanaal uitvoeren Gegeven door het paneel, controle terminals, Serial communicatie poort, kan worden overgeschakeld op vele manieren


Specificaties van de frequentierechter:

Model Inlaatspanning Nominaal uitgangsvermogen ((kw) Nominale invoerstroom ((A) Nominale uitgangsstroom ((A) Motorvermogen ((kw)
T200-0R4G-2 AC 1PH 220V ± 15% 0.4 5.4 2.5 0.4
T200-0R75G-2 0.75 7.2 5.0 0.75
T200-1R5G-2 1.5 10.0 7.0 1.5
T200-2R2G-2 2.2 16.0 11.0 2.2
T200-0R4G-4 AC 3PH 380V±15% 0.4 3.4 1.2 0.4
T200-0R75G-4 0.75 3.8 2.5 0.75
T200-1R5G-4 1.5 5.0 3.7 1.5
T200-2R2G-4 2.2 5.8 5.0 2.2
T200-3R0G-4 3.0 8.5 7.0 3.0
T200-3R7G/5R5P-4 3.7/5.5 Geliefd zijn, 1/15 9/13 3.7/5.5
T200-5R5G/7R5P-4 5.5/7.5 15/20 13/17 5.5/7.5
T200-7R5G/11P-4 7.5/11 20/26 17/25 7.5/11
T200-11G/15P-4 Geliefd zijn, 15/11 26/35 25/32 Geliefd zijn, 15/11
T200-15G/18.5P-4 15/18.5 35/38 32/37 15/18.5
T200-18.5G/22P-4 18.5/22 38/46 37/45 18.5/22
T200-22G/30P-4 22/30 46/62 45/60 22/30
T200-30G/37P-4 30/37 62/76 60/75 30/37
T200-37G/45P-4 37/45 76/90 75/90 37/45
T200-45G/55P-4 45/55 92/113 90/110 45/55
T200-55G/75P-4 55/75 113/157 110/152 55/75



Selectie van uitbreidingskaarten van de T200-serie:

- Nee, dat is niet waar. Model van de uitbreidingskaart Intern modelnummer van PCB Beschrijving van de functie Toepasselijk model
1 PG-T11-01 T11PG01 ABZ_ Invoerverschil PG-kaart _5V T200-0,4-55 kw
2 PG-T11-02 T11PG02 ABZ_OC& Push-pull input PG kaart _24V
3 ET-T11-01 T11JK01 1 normaal geopend normaal gesloten relais 2 DL_1 FIV_1 FOC
4 ET-T11-02 T11JK02 1 hoge snelheidspuls uitgang _2 DI_1 FIV_1 FOC
5 CM-T11-01 T11CM01 ProfibusDP-communicatiekaart
6 CM-T11-02 T11CM02 Ethercat-communicatiekaart
7 CM-T11-03 T11CM03 CAN-communicatiekaart
8 CM-T11-04 T11CM04 Modbus TCP-communicatiekaart
9 CM-T11-05 T11CM05 Profinet-communicatiekaart
Opmerking: dit model heeft slechts 1 multifunctionele uitbreidingskaartinterface, de communicatie-kaart en de PG-kaart delen deze interface.niet compatibel tegelijkertijd.



Schema van het productcircuit van de serie T200:

Ac Variable Frequency Drive Inverter 22kw 380v Lage Spanning RS485 0



Vragen:
Q1: Wat is uw MOQ?
A: 1 pc

Q2: Wat zijn uw betalingsvoorwaarden?
A: T/T 100% vóór levering.


Q3: Wat is uw levertijd?
A: In het algemeen binnen 15 dagen na ontvangst van de volledige betaling.


V4:Hoe kan ik een OEM/ODM-opdracht krijgen?
A: Als uw bestelhoeveelheid aan bepaalde eisen voldoet, maken wij deze graag voor u aan.
