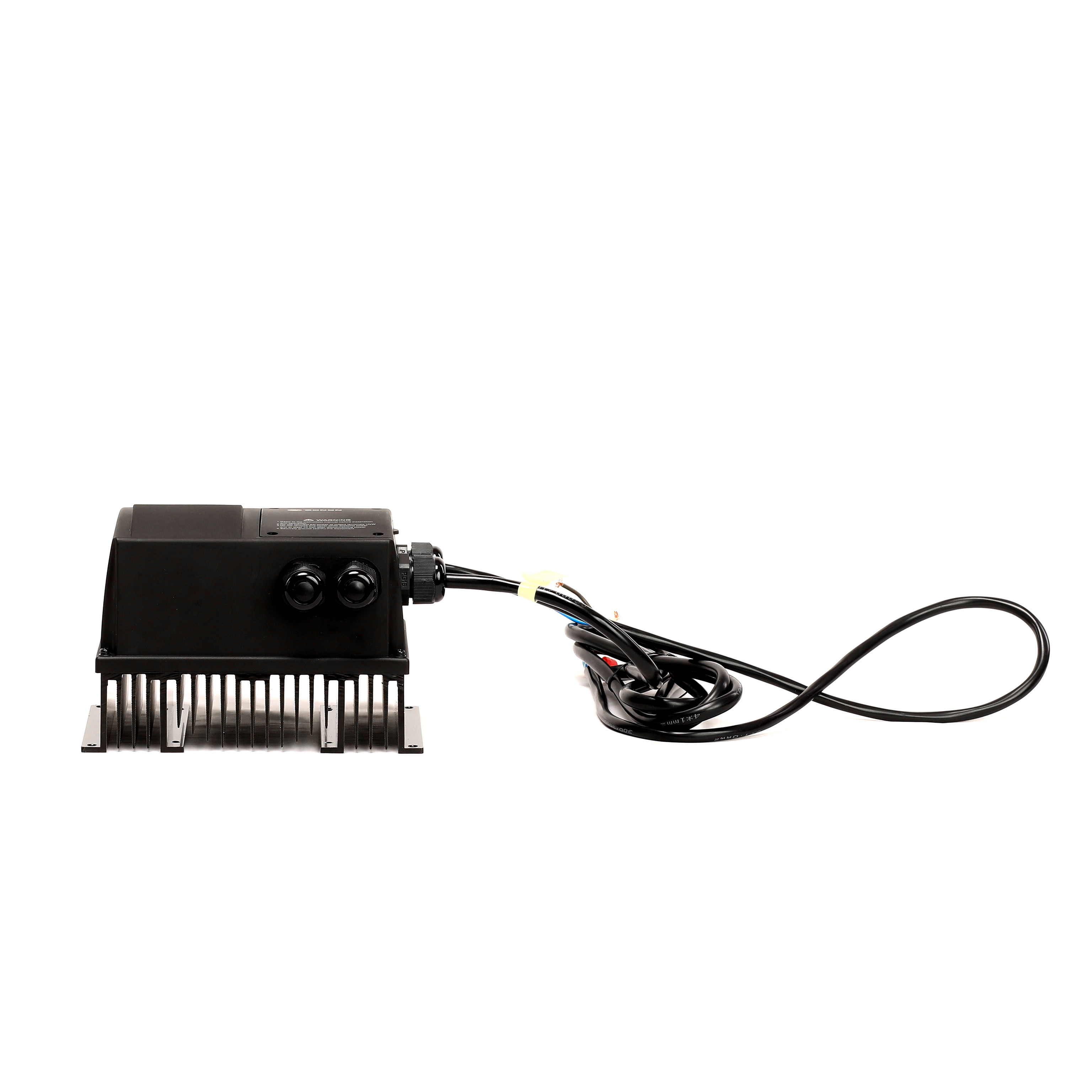

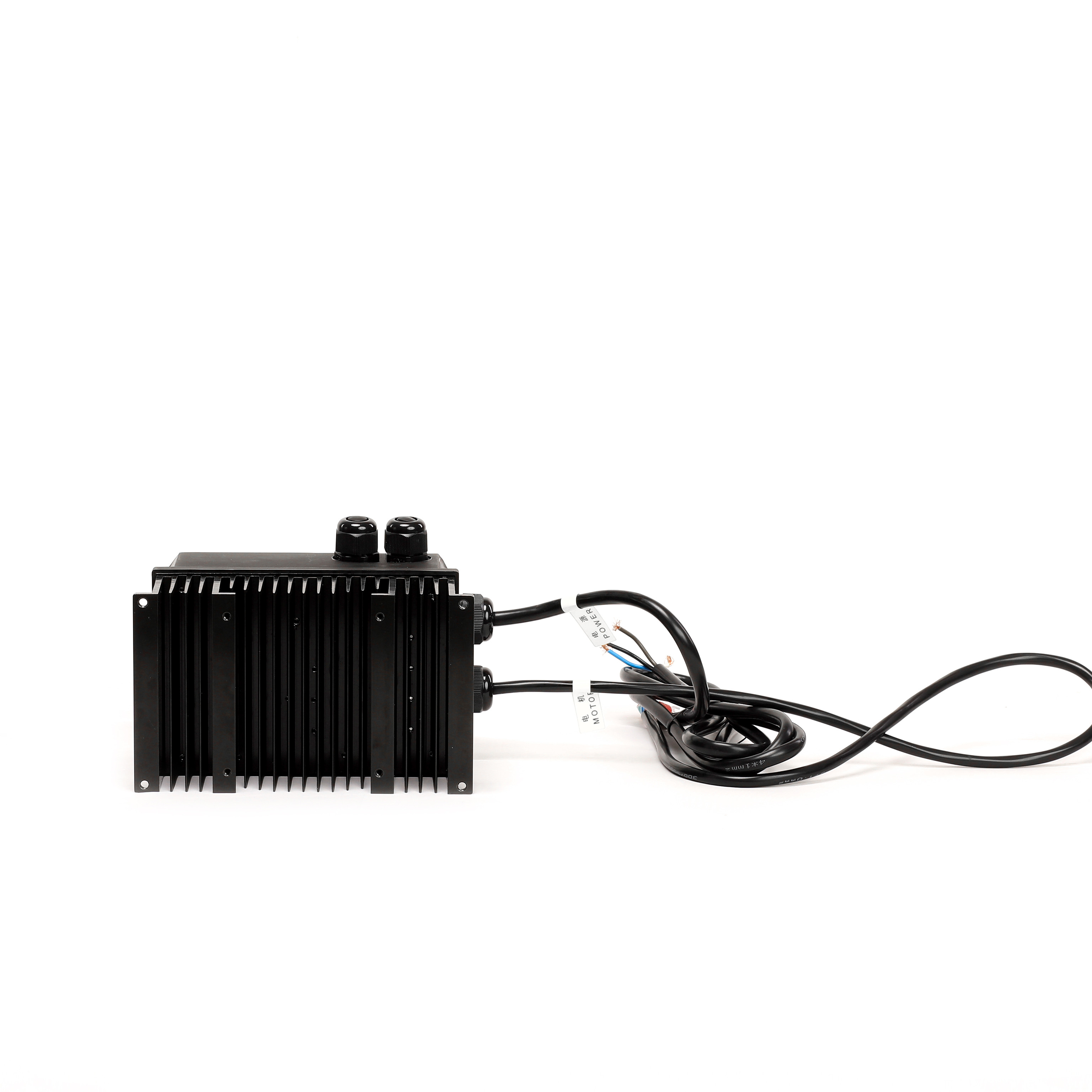

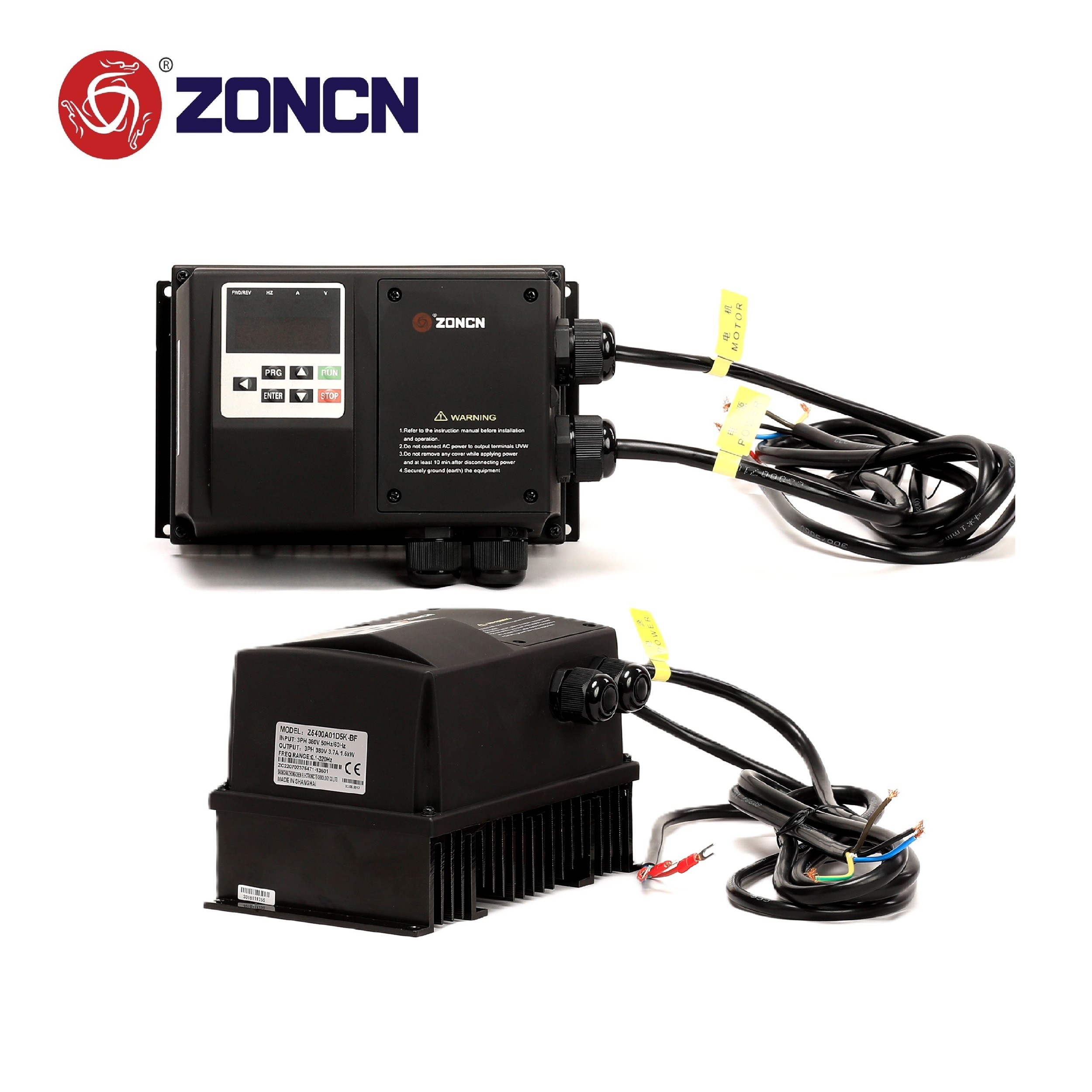

Hoge bescherming IP65 pomp omvormer VFD 220v 380v wisselstroom aandrijvingen 0.75kw 1.5kw 2.2kw

Basisinformatie

Place of Origin:	China
Merknaam:	ZONCN
Certificering:	CE
Model Number:	Z5200A01D5K-BF

Minimum Order Quantity:	1 Unit
Prijs:	To be negotiable
Packaging Details:	Inside: box, output side: carton
Delivery Time:	within 15 days
Payment Terms:	T/T
Supply Ability:	10000 months

Beste prijs Contact nu

Product name:	VFD inverter	Type:	Variable frequency inverter
Protection Level:	IP65	Input:	single phase 220v
Power:	1.5kw/2HP	Communication Interface:	RS485
EMC filter:	built-in	Power range:	0.75kw-160kw
Water-proof:	Yes	Dust-proof:	Yes
Markeren:	AC aandrijving pomp omvormer , 220v 380v pompomvormer , Hoge bescherming IP65 pompinverter

Hoge bescherming IP65 pomp omvormer VFD 220v 380v wisselstroom aandrijvingen 0.75kw 1.5kw 2.2kw

VFD-omvormer Kenmerken

Z5000/H5000 is een hoogbeschermingsniveau frequentieomvormer voor de snelheidsregeling van asynchrone/inductiemotor.eenvoudig en gemakkelijk te gebruikenDe hardware is ontworpen met een hoge betrouwbaarheid en het beschermingsniveau is IP65/IP54.

Z5000/H5000-serie-omvormer kan worden gebruikt voor allerlei openlusvectorbesturingstoepassingen, met name geschikt voor gelegenheden met strikte eisen aan betrouwbaarheid en gebruiksomgeving.

VFD-omvormer Technische specificatie

Artikel 1		VFD-omvormer van de serie Z5000-BF
Standaardfuncties	Besturingsmodus	Sensorloze stroomvectorbesturing (SFVC)
	Besturingsmodus	Voltage/frequentie (V/F) regeling
	Maximale frequentie	Vectorbesturing: 0 ∼ 320 Hz
	Maximale frequentie	V/F-besturing: 0 ‰ 3200 Hz
	Dragerfrequentie	1 kHz·16 kHz
	Dragerfrequentie	De dragerfrequentie kan automatisch worden aangepast op basis van de belastingskenmerken.
	Invoerfrequentie-resolutie	Digitale instelling: 0,01 Hz
	Invoerfrequentie-resolutie	Analooginstelling: maximale frequentie x 0,025%
	Startmoment	G-type: 0,5 Hz/150% (SFVC);
	Startmoment	P-type: 0,5 Hz/100%
	Versnellingsbereik	1Gewijzigd.
	Snelheidsstabiliteitsnauwkeurigheid	± 0,5% (SFVC)
	Overbelastingcapaciteit	G-type: 60 s voor 150% van de nominale stroom, 3 s voor 180% van de nominale stroom.
	Overbelastingcapaciteit	P-type: 60 s voor 120% van de nominale stroom, 3 s voor 150% van de nominale stroom
	Verhoging van het koppel	Vaste stijging
	Verhoging van het koppel	Gepersonaliseerde boost 0,1% 30,0%
	V/F-curve	Een rechtlijnige V/F-curve
		V/V-curve met meerdere punten
		N-vermogen V/F-curve (1,2-vermogen, 1,4-vermogen, 1,6-vermogen, 1,8-vermogen, vierkant)
	V/F-separatie	Twee soorten: volledige scheiding; halve scheiding
	Rampmodus	Ramp in rechte lijnen
		S-curve oprit
		Vier groepen versnellings-/vertragingstijden met een bereik van 0,0 ∼ 6500 s
	Gelijkstroomremmen	DC-remfrequentie: 0,00 Hz tot maximale frequentie; remtijd: 0,0-36,0 s;
	Gelijkstroomremmen	Brekingsstroomwaarde: 0,0%100,0%
	JOG-controle	JOG-frequentiebereik: 0,00-50,00 Hz
	JOG-controle	JOG versnellings-/vertragingstijd: 0,0 ∼6500,0 s
	Aan boord Meerdere vooraf ingestelde snelheden	Het implementeert tot 16 snelheden via de eenvoudige PLC-functie of door input ((X) terminale toestanden
	PID aan boord	Het realiseert eenvoudig een door het proces gecontroleerd gesloten lus besturingssysteem.
	Auto-spanning	Het kan automatisch een constante uitgangsspanning handhaven wanneer de elektriciteitsspanning verandert.
	reglementatie (AVR)
	Overspanning/	De stroom en de spanning worden tijdens het loopproces automatisch beperkt om frequente struikelingen als gevolg van overspanning/overstroom te voorkomen.
	Overstromingsstand
	controle
	Torcellimiet en torcelregeling	Het kan het koppel automatisch beperken en voorkomen dat er tijdens het draaiproces vaak overstroom gaat.
	Onmiddellijke stop stopt niet	De terugvoerenergie van de belasting compenseert de spanningsreductie, zodat de wisselstroom aandrijving gedurende een korte tijd kan blijven draaien.
	Snelstroomlimiet	Het helpt om frequente storingen van de wisselstroomdrive te voorkomen.
	Hoge prestaties	De besturing van de asynchrone motor wordt uitgevoerd door middel van de high-performance current vector control technologie.
	Tijdregeling	Tijdspanne: 0.0 ‰ 6500.0 minuten
	Communicatiemethoden	RS485
	Bevelkanaal uitvoeren	Gegeven door het paneel, besturingsterminals,
	Bevelkanaal uitvoeren	Seriële communicatiepoort, kan op vele manieren worden overgeschakeld
	Frequentiebron	10 soorten frequentiebronnen, gegeven door
	Frequentiebron	Digitale analoge spanning, analoge stroom, puls, seriële poort. kan op vele manieren worden overgeschakeld
	Hulpfrequentiebron	10 soorten frequentiebronnen, gegeven door digitale analoge spanning, analoge stroom, puls, seriële poort.
Input en output	Invoerterminals	6 digitale invoerterminals, waarvan één een hogesnelheidsimpuls-invoer ondersteunt tot 100 kHz.
	Invoerterminals	2 analoge invoerterminals,waarvan de ene alleen 0-10V spanningsinvoer ondersteunt en de andere 010V spanningsinvoer en 420 mA stroominvoer.
	Uitgangsterminal	1 digitale uitgangsterminal
		1 uitgangsterminal voor relais (RA.RB.RC)
		1 analoge uitgangsterminal: dat 0 ‰ 20 mA stroomuitgang of 0 ‰ 10 V spanning uitgang ondersteunt
	Frequentiebron	Digitale instelling, analoge spanningsinstelling, analoge stroominstelling, pulsinstelling en seriecommunicatiepoortinstelling.
	LED-display	Het toont de parameters.
	Sleutelvergrendeling en functie-keuze	Het kan de sleutels gedeeltelijk of volledig vergrendelen en het functioneringsbereik van sommige sleutels definiëren om storingen te voorkomen.
	Beschermingsstand	Motorkortsluitingsdetectie bij aansturing, bescherming tegen uitgangsfaseverlies, bescherming tegen overstroom, bescherming tegen overspanning, onderspanningsbescherming, oververhitting en overbelasting.

VFD-specificatie

VFD-model	Inlaatspanning	Nominaal uitgangsvermogen (KW)	Nominale invoerstroom (A)	Nominale uitgangsstroom (A)	Vermogen van de motor (kW)
Z5200A00D7K-BF	1PH AC220V ±15%	0.75	7.2	5	0.75
Z5200A01D5K-BF		1.5	10	7	1.5
Z5200A02D2K-BF		2.2	16	11	2.2
Z5400A0D75K-BF	3PH AC380V ±15%	0.75	3.8	2.5	0.75
Z5400A1D5K-BF		1.5	5	3.7	1.5
Z5400A02D2K-BF		2.2	5.8	5	2.2
Z5400A03D7K-BF		3.7	10	9	3.7
Z5400A05D5K-BF		5.5	15	13	5.5
Z5400A07D5K-BF		7.5	20	17	7.5
Z5400A0011K-BF		11	26	25	11
Z5400A0015K-BF		15	35	32	15
Z5400A0018K-BF		18.5	38	37	18.5
Z5400A0022K-BF		22	46	45	22
Z5400A0030K-BF		30	62	60	30
Z5400A0037K-BF		37	76	75	37
- Wat is er?		- Wat is er?	- Wat is er?	- Wat is er?	- Wat is er?
Z5400A00160K-BF		160			160

VFD-omvormer Naamplaat Beschrijving

Invertertoepassing

Veelgestelde vragen

1Wat is het besturingsmodel van deze Z5000/H5000 serie omvormer?

A: Zowel V/F- als vectorcontrole;

2Heeft deze serie van inverter ingebouwde PID controle?

A. Ja.

3Ondersteunt deze serie-omvormer analoge spanningsinvoer ((0-10V) en analoge stroominvoer (4-20mA)?

A. Ja, door de schakelaar SW1.

4Deze serie omvormers kan rechtstreeks op de motor worden gemonteerd.

A. Ja, de omvormer van de serie Z5000/H5000 kan rechtstreeks op de motor of aan de muur worden gemonteerd.
