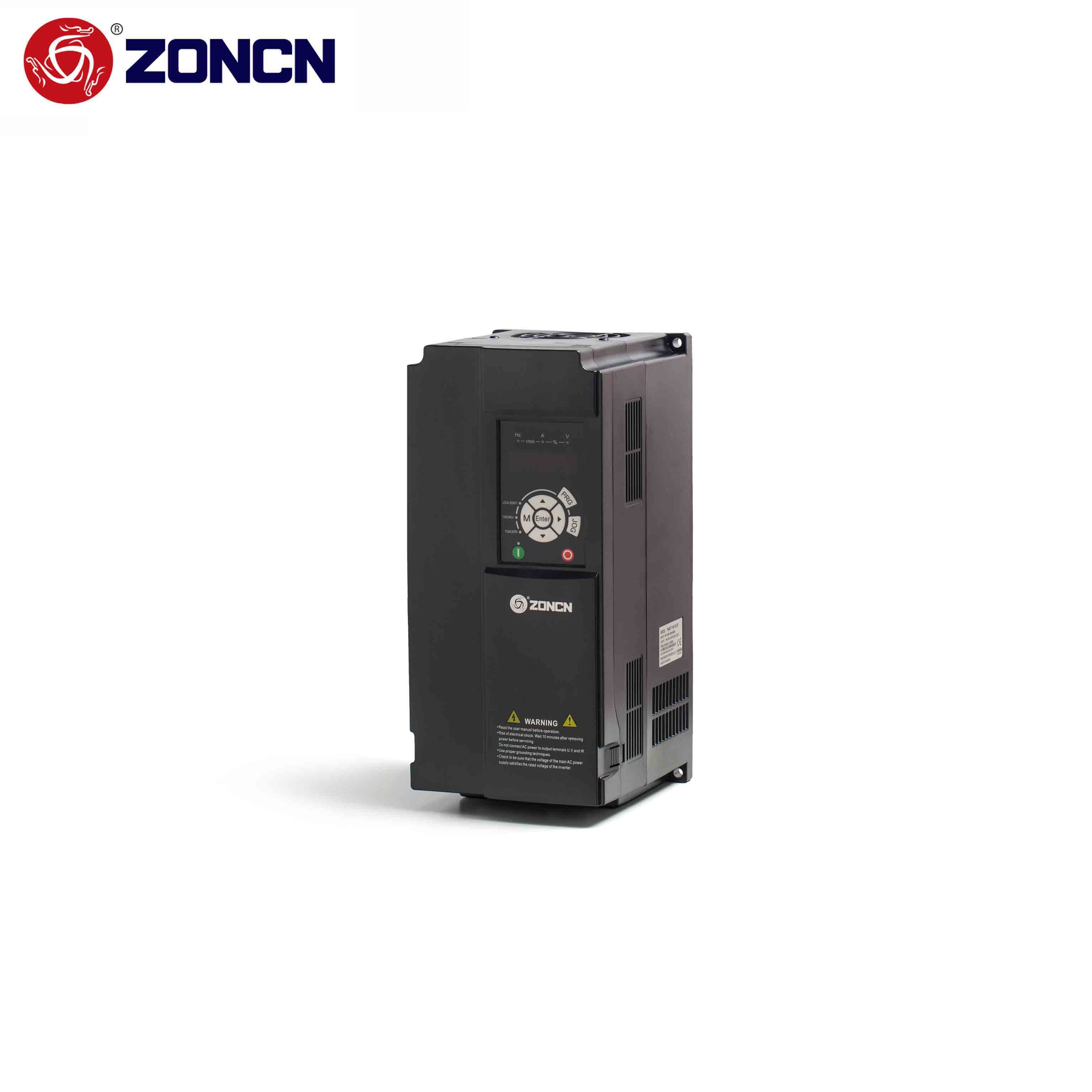

22 kW Vfd Variabele frequentie aandrijving Gesloten lus vectorbesturing

22KW Vfd Variable Frequency Drive Closed loop vector control
22KW Vfd Variable Frequency Drive Closed loop vector control 22KW Vfd Variable Frequency Drive Closed loop vector control 22KW Vfd Variable Frequency Drive Closed loop vector control
Basisinformatie
Plaats van herkomst: SHANGHAI, China
Merknaam: ZONCN
Certificering: CE
Modelnummer: T9400-22G/30P
Min. bestelaantal: 1 eenheid
Verpakking Details: Verpakking in karton
Levertijd: 7-30 werkdagen
Betalingscondities: T/T, Western Union, Paypal
Levering vermogen: 100000 eenheden per maand
Beste prijs Contact nu
Toepassing: Lift Kracht: 22 kW
Spanning: 380v±15% in- en uitgang Controle: Beheersing van de vector in gesloten lus
OEM/ODM-diensten: Ondersteuning STO: Ondersteuning
Profinet: niet-verplichte
Markeren:

Veranderlijke de Frequentieaandrijving van 22KW VFD

,

Vfd Variabele frequentiedruk gesloten lus

,

Vfd Vector Control Closed Loop

Speciale omvormer voor de industrie 22 kW Liftomvormer gesloten-lusregeling T9400-22G/30P

T9400-22G/30P Inverter 22kW VFD voor lift



Inleiding tot het product:

  • Open/gesloten lusvectorregeling, VF-regeling (ingebouwde PID) voor synchrone en asynchrone motoren
  • Grote koppelopbrengst, de motor kan soepel worden uitgevoerd onder zware belasting
  • Krachtige functie, uitstekende prestaties, geschikt voor de meeste gebruiksgevallen
  • Ondersteunt verschillende soorten PG-kaarten
  • Ondersteunt instant stop en instant start
  • 220V:0.4-7.5KW;380V:0.4-450 kW
  • Ondersteuning van STO-functie en optionele Profinet-communicatie





Technische index:

Artikel 1 T9000-serie omvormer
Basisfunctie Besturingsmodus

V/F-controle

Openlusvectorcontrole (zonder PG); geslotenlusvectorcontrole (met PG).
Maximale frequentie 0.00-600.00Hz.
Dragerfrequentie

0.5 kHz~16 kHz

De dragerfrequentie wordt automatisch aangepast op basis van de belastingskenmerken.
Invoerfrequentie-resolutie

Digitale instelling:0.01Hz

Analooginstelling: maximale frequentie 0,025%
Startmoment

G-type:0.5Hz/150% ((geen PG);

P-type:0.5 Hz/100%
Versnellingsbereik 1Geen PG.
Snelheidsstabiliteitsnauwkeurigheid ± 0,5% (geen PG)
Basisfunctie Overbelastingcapaciteit

G-type: 60 s voor 150% van de nominale stroom, 3 s voor 180% van de nominale stroom.

P-type: 60 s voor 120% van de nominale stroom, 3 s voor 150% van de nominale stroom.
Verhoging van het koppel Automatische boost, aangepaste boost:00,1% tot en met 30,0%
VF-curve Rechte lijn VF-curve; Multi-point VF-curve; N-power VF-curve ((1.2 power, 1.4 power, 1.6 power, 1.8 power, 2 power)
VF-separatie 2 soorten: volledige scheiding;halve scheiding.
Rampmodus Vier soorten versnellings- en vertragingstijd, versnellings- en vertragingstijdbereik 0,0 ~ 65000 s.
Gelijkstroomremmen Dc-remfrequentie:0.00Hz~ maximale frequentie;reminterval:0.0s~36.0s;Wert van de remstroom:00,0% tot en met 100,0%
JOG-controle

Joggen frequentiebereik: 0~50Hz

Bij de toediening van de test wordt de snelheid van de toediening van de toediening van de test vastgesteld.
Eenvoudige PLC; meerdere snelheden Met ingebouwde PLC's of besturingsterminals zijn tot 16 segmenten mogelijk.
Ingebouwde PID Het is handig om het gesloten-loop besturingssysteem van procesbesturing te realiseren.
Automatische spanningsregeling (AVR) Wanneer de netspanning verandert, kan het automatisch de uitgangsspanning constant houden.
Overspannings- en overstromingscontrole Automatische stroom- en spanningslimiet tijdens de werking om frequente overspanningsovergangen te voorkomen.
Snelstroombeperkende functie De overstromingsfout minimaliseren en de normale werking van de omvormer beschermen.
Torcellimiet en -regeling Automatische koppelbeperking tijdens de werking om frequente overstromingen te voorkomen; de vectormodus met gesloten lus maakt koppelregeling mogelijk.
Kenmerkende functie Uitstekende prestaties De besturing van de asynchrone motor wordt gerealiseerd met een high performance current vector control technologie.
Instant stop non-stop functie De terugkoppelingsenergie van de belasting wordt gebruikt om de spanningsvermindering bij het tijdelijke stroomonderbreken te compenseren en de omvormer kan gedurende een korte tijd blijven draaien.
Snelstroomlimiet Het helpt frequente storingen van de wisselstroomdrive te voorkomen.
Tijdregeling Tijdbereik: 00 min-6500 min.
Communicatie Modbus RS485;profinetcommunicatie ((Optionele communicatie kaart).
Ondersteunt verschillende PG-kaarten Ondersteuning voor differentiële input PG-kaart, resolver PG-kaart, roterende transformator PG-kaart enz.
Rennen. Bevelbron Gebruikers kunnen op verschillende manieren wisselen.
Frequentiebron 10 frequentiebronnen: digitale set, analoge spanningsset, analoge stroomset, pulsset, seriepoortset.
Hulpfrequentiebron 10 hulpfrequentiebronnen. Gebruikers kunnen flexibel hulpfrequentieafstemming en frequentiesynthese realiseren.
Invoerterminal

standaard:4 ((1PH 220V 0,4kW-2,2kW-VF-controle) /5 ((1PH 220V 0,4kW-3,7kW-vectorcontrole /3PH 380V 0,4kW-5,5kW-vectorcontrole) /6 ((7,5kW of meer) digitale invoerterminals,De S3 ondersteunt hogesnelheidspuls-invoer tot 100 kHz;

1 (minder dan 5,5 kW) / 2 (meer dan 7,5 kW) analoge invoerterminals, 1 ondersteunt 0-10V spanningsinvoer, 1 (meer dan 7,5 kW) ondersteunt 0-10V spanningsinvoer of 4-20mA stroominvoer.
Uitgangsterminal

1 high-speed pulsautoutput- en collector-outputterminals (1PH 220V 0,4KW-2,2KW-VF-besturing wordt niet ondersteund); 1 ((onder 5,5KW)/2 ((boven 7,5KW) relais-outputterminal);

1 ((1PH 220V 0,4kW-3,7kw-vector /3PH 380V 0,4KW-5,5KW vector) / 2 ((7,5KW of meer) modus uitgangsterminal, ondersteunt 4 ~ 20mA stroomuitgang of 0 ~ 10V spanning.
Bescherming Beschermingsfunctie Kortsluitingsdetectie, bescherming tegen in- en uitgangsfaseverlies, overstromingsbescherming, overspanningsbescherming, onderspanningsbescherming, oververwarmingsbescherming, overbelastingbescherming, enz.
Diensten OEM/ODM-diensten We bieden deze dienst aan klanten in vele landen over de hele wereld, en we werven wereldwijd distributeurs.
Garantie We bieden 18 maanden vervanging, gratis onderhoud en andere diensten.





Hardwarekonfiguratie tabel:

T9000-serie
Vector/VF-besturing - Ja, dat klopt. Controle van de vector in gesloten lus - Ja, dat klopt.
Ingebouwde reminstallatie

Ondersteuning onder 37 kW.

Meer dan 45 kW optioneel

 0.1s versnelling en vertraging - Ja, dat klopt.
Verwijderbaar paneel Ondersteuning onder 5,5 kW Hoog snelheidspuls - Ja, dat klopt.
24v voedingsbron - Ja, dat klopt. Gelijkstroomremmen - Ja, dat klopt.
STO-functie - Ja, dat klopt. Profinet / RS485 - Ja, dat klopt.
Uitbreiding van de I/O-ruimte - Ja, dat klopt. Externe set filter - Ja, dat klopt.
Externe remweerstand - Ja, dat klopt. Eenvoudige PLC-functie - Ja, dat klopt.
Elektrische reactor Facultatief PID - Ja, dat klopt.
EMC filter - Nee, niet echt. Beschermingsniveau IP20
Veiligheidscertificaat CE Eenvoudige PLC-functie - Ja, dat klopt.
Verzamelaar 1 Multi-bescherming - Ja, dat klopt.





Model en parameter:

Model Nominaal uitgangsvermogen (kW) Nominale invoerstroom (A) Nominale uitgangsstroom (A) Vermogen van de motor (kW)
Inlaatspanning (v):1PH/3PH AC 220V±15%
T9200-0R4G 0.4 5.4 2.5 0.4
T9200-0R75G 0.75 7.2 5 0.75
T9200-1R5G 1.5 10 7 1.5
T9200-2R2G 2.2 16 11 2.2
T9200-3R7G 3.7 17 16.5 3.7
T9200-5R5G 5.5 26 25 5.5
T9200-7R5G 7.5 35 32 7.5
Inlaatspanning (v):3PH AC 380V±15%
T9400-0R4G 0.4 3.4 1.2 0.4
T9400-0R75G 0.75 3.8 2.5 0.75
T9400-1R5G 1.5 5 3.7 1.5
T9400-2R2G 2.2 5.8 5 2.2
T9400-3R7G/5R5P 3.7/5.5 Geliefd zijn, 1/15 9/13 3.7/5.5
T9400-5R5G/7R5P 5.5/7.5 15/20 13/17 5.5/7.5
T9400-7R5G/11P 7.5/11 20/26 17/25 7.5/11
T9400-11G/15P Geliefd zijn, 15/11 26/35 25/32 Geliefd zijn, 15/11
T9400-15G/18.5P 15/18.5 35/38 32/37 15/18.5
T9400-18.5G/22P 18.5/22 38/46 37/45 18.5/22
T9400-22G/30P 22/30 46/62 45/60 22/30
T9400-30G/37P 30/37 62Z76 60/75 30/37



Schema van het circuit:

22 kW Vfd Variabele frequentie aandrijving Gesloten lus vectorbesturing 0





Producttoepassing:

Als professioneel automatiseringsproduct biedt de ZONCN T9000-serie gesloten-loop vectorbesturingsomvormer uitstekende prestaties en betrouwbaarheid in lifttoepassingen.T9000-serie omvormer gebruikt geavanceerd gesloten-loop vectorbesturingsalgoritme, die een nauwkeurige controle en aanpassing van de liftwerking kan realiseren.de T9000-omvormer zorgt voor een stabiel vermogen en een precieze snelheidsregeling om een soepele en veilige werking van de lift te garanderen.



De omvormer van de T9000-serie heeft ook een verscheidenheid aan intelligente beschermingsfuncties, zoals overstroombescherming, overspanningsbescherming, onderspanningsbescherming, enz.die de schade en het falen van de lift onder abnormale omstandigheden effectief kunnen voorkomenBovendien ondersteunt de serie ook een verscheidenheid aan communicatieinterfaces en netwerprotocollen.die naadloos kan worden aangesloten en geïntegreerd met andere apparatuur in het liftsysteem voor een efficiënter beheer en toezicht op de werking.



ZONCN T9000 serie gesloten lus vector controle omvormer is op grote schaal erkend en toegepast in de lift gebied.en zijn vastbesloten om geavanceerdere en betrouwbaarder oplossingen te bieden voor de liftindustrie, waardoor de gebruikers een veiligere en comfortabelere rijervaring hebben.





Vragen:

Q1: Wat is uw MOQ?
A: 1 pc



Q2: Wat zijn uw betalingsvoorwaarden?
A: T/T 100% vóór levering.



Q3: Wat is uw levertijd?
A:In het algemeen binnen tien dagen na ontvangst van de volledige betaling.



V4:Hoe kan ik een OEM/ODM-opdracht krijgen?
A: Als uw bestelhoeveelheid aan bepaalde eisen voldoet, maken wij deze graag voor u aan.
